Spektroskopia – zasady działania, rodzaje spektroskopów i ich zastosowania

1. Wprowadzenie do spektroskopii

Spektroskopia jest dziedziną nauki zajmującą się badaniem oddziaływania promieniowania elektromagnetycznego z materią. Analizując widmo promieniowania emitowanego, pochłanianego lub rozpraszanego przez substancję, można uzyskać informacje o jej składzie chemicznym, strukturze atomowej i molekularnej oraz właściwościach fizycznych.

Metody spektroskopowe są powszechnie stosowane w fizyce, chemii, astronomii, biologii, medycynie, ochronie środowiska oraz w przemyśle.

2. Podstawy działania spektroskopii

Podstawą spektroskopii jest fakt, że atomy i cząsteczki mogą absorbować lub emitować promieniowanie elektromagnetyczne o ściśle określonych długościach fal. Każdy pierwiastek lub związek chemiczny posiada charakterystyczne widmo, które można traktować jako jego „odcisk palca”.

Proces spektroskopowy obejmuje zazwyczaj:

1. wytworzenie promieniowania elektromagnetycznego,
2. oddziaływanie promieniowania z badaną próbką,
3. rozdzielenie promieniowania na składowe długości fal,
4. detekcję i analizę uzyskanego widma.

Urządzeniem służącym do realizacji tych etapów jest spektroskop.

3. Budowa i działanie spektroskopu

Typowy spektroskop składa się z następujących elementów:

• źródła promieniowania (np. lampa, laser),
• szczeliny wejściowej i układu kolimującego,
• elementu rozszczepiającego (pryzmat lub siatka dyfrakcyjna),
• układu ogniskującego,
• detektora (np. fotodioda, matryca CCD),
• układu analizy danych.

Działanie spektroskopu polega na rozdzieleniu promieniowania na poszczególne długości fal oraz pomiarze ich intensywności.

4. Rodzaje spektroskopii

4.1. Spektroskopia emisyjna

Bada promieniowanie emitowane przez wzbudzone atomy lub jony. Znajduje zastosowanie m.in. w analizie składu pierwiastkowego oraz w astronomii.

4.2. Spektroskopia absorpcyjna

Polega na pomiarze promieniowania pochłanianego przez próbkę. Jest szeroko stosowana w chemii analitycznej i analizie ilościowej.

4.3. Spektroskopia UV-Vis

Dotyczy promieniowania ultrafioletowego i widzialnego. Stosowana jest m.in. do oznaczania stężeń substancji oraz badań barwników.

4.4. Spektroskopia w podczerwieni (IR, FTIR)

Opiera się na drganiach cząsteczek i umożliwia identyfikację związków organicznych.

4.5. Spektroskopia Ramana

Wykorzystuje zjawisko nieelastycznego rozpraszania światła laserowego. Znajduje zastosowanie w badaniach struktury molekularnej.

4.6. Spektroskopia NMR

Bada oddziaływanie jąder atomowych z polem magnetycznym. Jest kluczową metodą w chemii organicznej i medycynie.

5. Spektroskopy pryzmatyczne i z siatką dyfrakcyjną

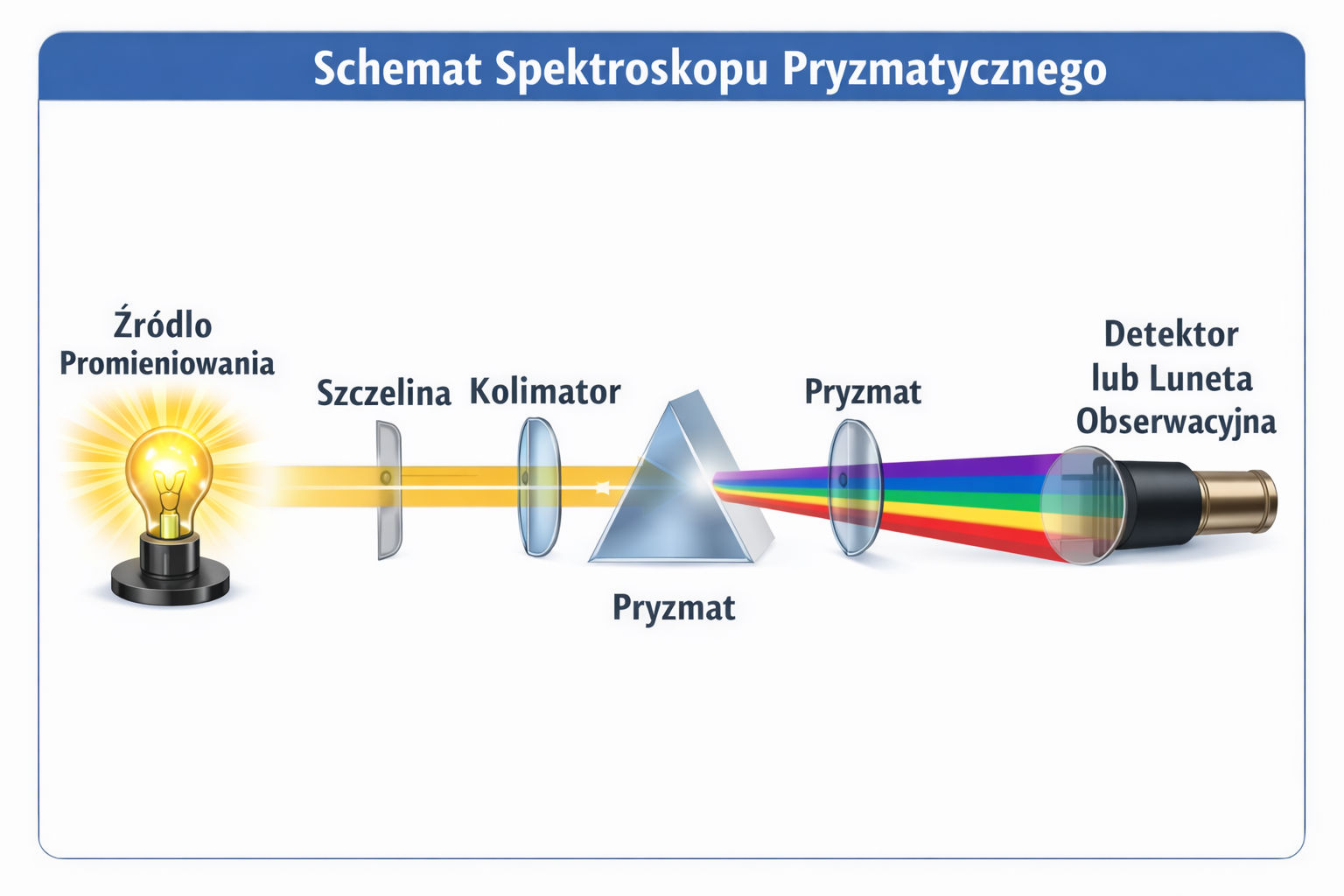

5.1. Spektroskop pryzmatyczny

Spektroskop pryzmatyczny wykorzystuje zjawisko załamania światła w przezroczystym ośrodku. Pryzmat rozszczepia światło na składowe długości fal, ponieważ współczynnik załamania materiału zależy od długości fali.

Zalety:

• prosta konstrukcja,
• brak nakładania się rzędów widma,
• dobre właściwości w zakresie światła widzialnego.

Wady:

• nieliniowa dyspersja,
• ograniczona zdolność rozdzielcza,
• wąski zakres spektralny zależny od materiału pryzmatu.

Spektroskopy pryzmatyczne są dziś stosowane głównie w dydaktyce i prostych analizach jakościowych.

5.2. Spektroskop z siatką dyfrakcyjną

Spektroskop z siatką dyfrakcyjną wykorzystuje dyfrakcję i interferencję światła na dużej liczbie równoległych szczelin lub rowków. Pozwala to na uzyskanie bardzo wysokiej zdolności rozdzielczej.

Zalety:

• wysoka rozdzielczość widmowa,
• prawie liniowa dyspersja,
• szeroki zakres długości fal,
• wysoka dokładność pomiarów.

Wady:

• możliwość nakładania się rzędów widma,
• bardziej złożona konstrukcja,
• wyższy koszt.

Spektroskopy tego typu są podstawowym narzędziem nowoczesnej spektroskopii naukowej i przemysłowej.

5.3. Porównanie spektroskopów

6. Zastosowania spektroskopii

Spektroskopia znajduje zastosowanie m.in. w:

• chemii i farmacji (identyfikacja substancji),
• medycynie (diagnostyka i obrazowanie),
• astronomii (badanie składu gwiazd),
• ochronie środowiska (monitoring zanieczyszczeń),
• przemyśle (kontrola jakości).

7. Charakterystyka widm wybranych źródeł światła

Widmo promieniowania emitowanego przez źródło światła zależy od mechanizmu emisji energii. Na tej podstawie wyróżnia się widma ciągłe, liniowe oraz pasmowe. Analiza widma pozwala na identyfikację źródła światła oraz określenie jego właściwości fizycznych i chemicznych.

7.1. Widmo ciała doskonale czarnego (np. żarówka)

Przykłady źródeł:

• żarówka wolframowa,
• rozgrzane metale,
• Słońce (w przybliżeniu).

Charakterystyka widma:

• widmo ciągłe,
• brak przerw i linii widmowych,
• natężenie promieniowania zmienia się płynnie z długością fali,
• maksimum widma przesuwa się ku krótszym falom wraz ze wzrostem temperatury (prawo Wiena).

Znaczenie: Widmo ciągłe świadczy o emisji promieniowania przez rozgrzaną materię o gęstej strukturze (ciała stałe, ciecze, gęste gazy).

7.2. Widmo emisyjne gazów jednoatomowych (np. neon, sód)

Przykłady źródeł:

• lampy neonowe,
• lampy sodowe,
• lampy rtęciowe.

Charakterystyka widma:

• widmo liniowe,
• składa się z wąskich linii o określonych długościach fal,
• każda linia odpowiada przejściu elektronu między poziomami energetycznymi.

Przykład:

• sód emituje charakterystyczną podwójną linię żółtą (~589 nm),
• neon emituje liczne linie w zakresie czerwieni i pomarańczu.

Znaczenie: Widma liniowe umożliwiają jednoznaczną identyfikację pierwiastków.

7.3. Widmo gazów wieloatomowych (widmo pasmowe)

Przykłady źródeł:

• para wodna,
• dwutlenek węgla,
• azot.

Charakterystyka widma:

• widmo pasmowe,
• składa się z grup blisko położonych linii,
• wynika z jednoczesnych przejść elektronowych, drgań i rotacji cząsteczek.

Znaczenie: Widma pasmowe są charakterystyczne dla związków chemicznych i pozwalają na ich identyfikację.

7.4. Widmo światła słonecznego

Charakterystyka widma:

• widmo zasadniczo ciągłe,
• zawiera liczne ciemne linie absorpcyjne (linie Fraunhofera),
• linie te powstają w wyniku pochłaniania promieniowania przez gazy w atmosferze Słońca.

Znaczenie: Analiza linii Fraunhofera pozwala określić skład chemiczny atmosfery słonecznej.

7.5. Widmo świetlówek

Charakterystyka widma:

• widmo liniowe rtęci, uzupełnione pasmami luminoforu,
• brak pełnej ciągłości widma,
• dominujące linie w zakresie niebieskim i zielonym.

Znaczenie: Widmo świetlówek tłumaczy ich charakterystyczną barwę i gorsze odwzorowanie kolorów w porównaniu do żarówek.

7.6. Widmo diod LED

Charakterystyka widma:

• widmo pasmowe,
• szerokie maksimum w określonym zakresie długości fal,
• w białych LED-ach: niebieska dioda + luminofor emitujący światło żółte.

Znaczenie: Widmo LED-ów jest efektem zjawisk półprzewodnikowych i pozwala na wysoką efektywność energetyczną.

7.7. Widmo laserów

Charakterystyka widma:

• widmo niemal jednoliniowe,
• bardzo wąski zakres długości fali,
• wysoka spójność i monochromatyczność światła.

Znaczenie: Lasery są wykorzystywane w precyzyjnych pomiarach spektroskopowych i technologiach optycznych.

7.8. Porównanie typów widm

7.9. Wnioski

Charakter widma światła jest bezpośrednio związany z budową i stanem fizycznym źródła. Analiza widm umożliwia identyfikację substancji, ocenę parametrów fizycznych źródeł światła oraz znajduje zastosowanie w nauce, technice i astronomii.

8. Przykładowe widma zarejestrowane spektroskopem

Poniżej przedstawiono wybrane widma źródeł światła zarejestrowane przy użyciu spektroskopu. Analiza rozkładu natężenia promieniowania w funkcji długości fali pozwala na identyfikację rodzaju źródła światła, mechanizmu emisji oraz jego właściwości fizycznych.

8.1. Widma w świetle widzialnym

Widma zarejestrowane w zakresie światła widzialnego (ok. 400–700 nm) ukazują różnice pomiędzy popularnymi źródłami światła stosowanymi w oświetleniu codziennym.

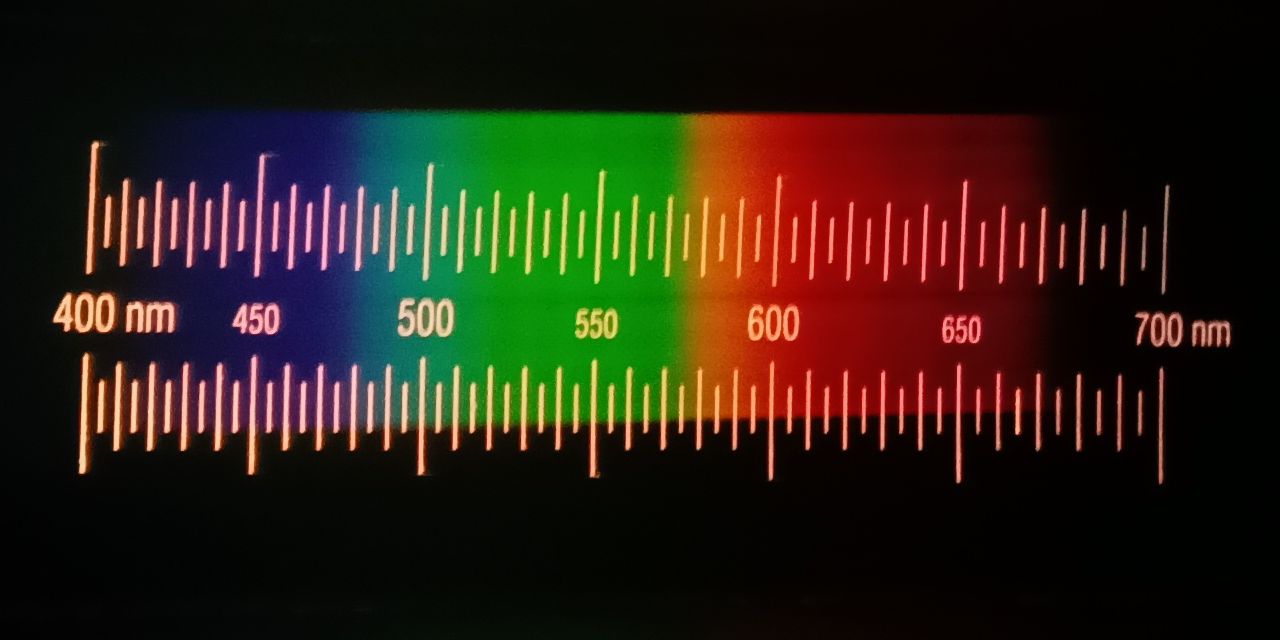

Widmo żarówki żarowej ma charakter ciągły i jest typowe dla promieniowania cieplnego. Natężenie rośnie wraz z długością fali, co wskazuje na silny udział promieniowania czerwonego i bliskiej podczerwieni. Taki rozkład wynika z wysokiej temperatury rozżarzonego włókna.

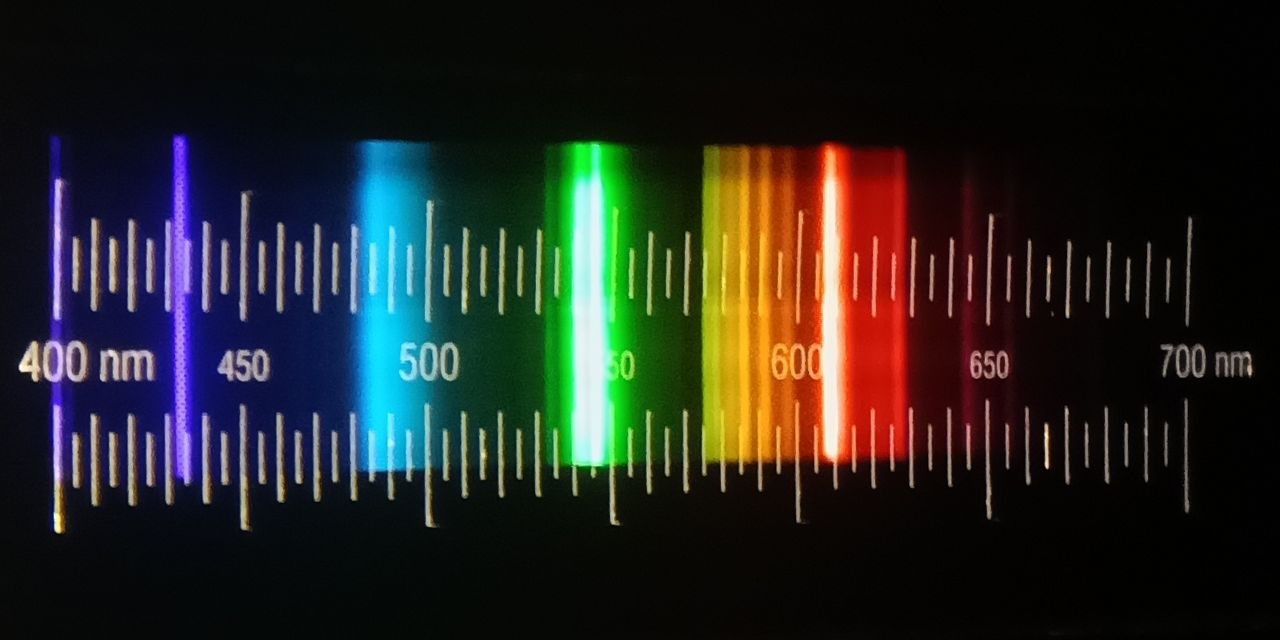

Widmo świetlówki kompaktowej jest widmem liniowym z wyraźnymi maksimami natężenia przy określonych długościach fal. Linie te odpowiadają emisji atomów rtęci oraz luminoforów pokrywających wnętrze lampy. Widmo to nie jest ciągłe, co odróżnia świetlówki od żarówek.

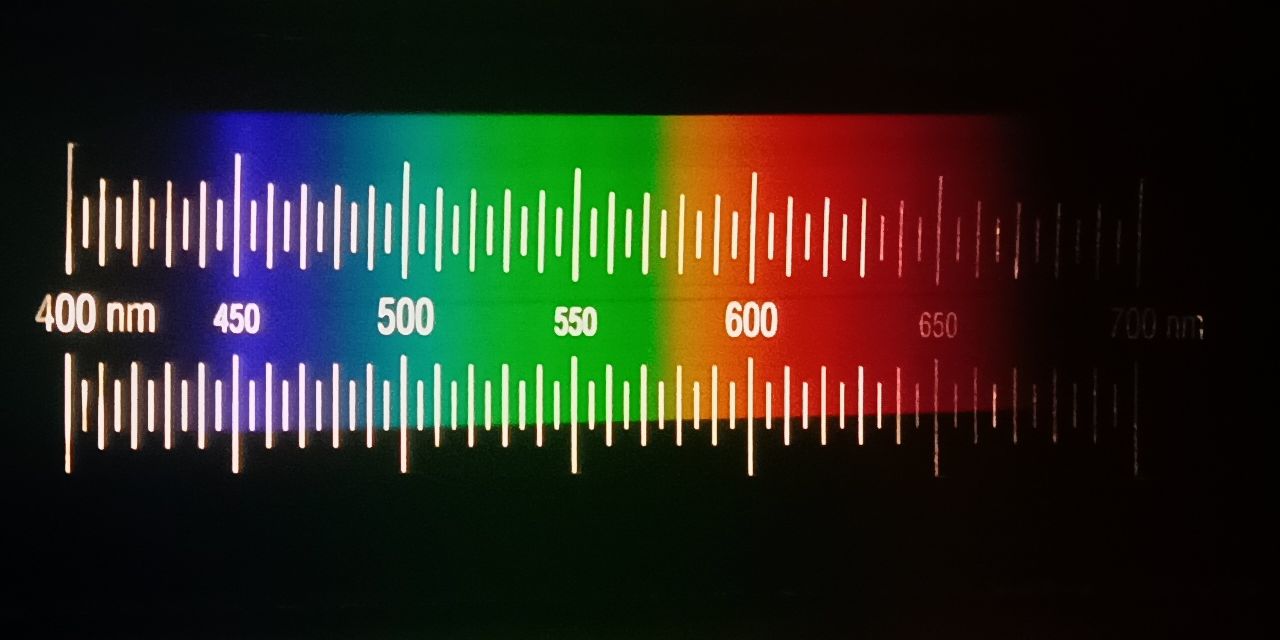

Widmo żarówki LED składa się z wąskiego piku w zakresie niebieskim oraz szerokiego pasma w części zielono-żółto-czerwonej. Taki rozkład jest efektem zastosowania diody emitującej światło niebieskie oraz warstwy luminoforu przekształcającej część promieniowania na światło o dłuższych falach.

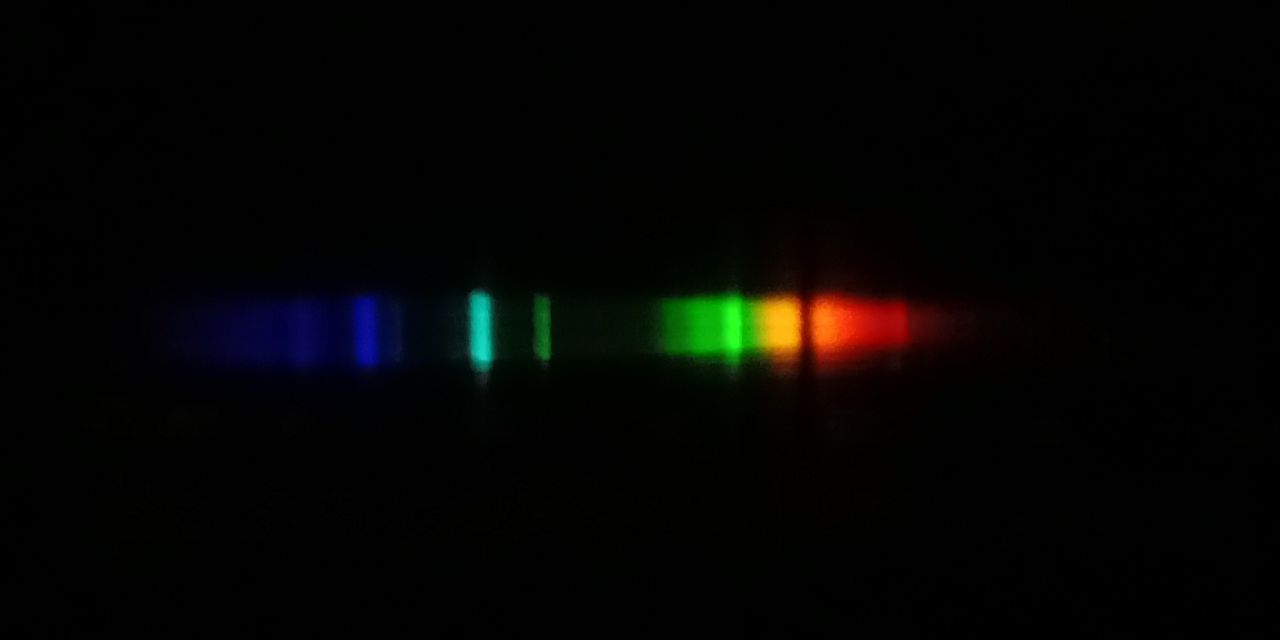

Widmo wysokoprężnej lampy sodowej ma charakter liniowo-ciągły. Dominującym elementem są silnie poszerzone linie emisyjne sodu w okolicach 589 nm (tzw. dublet D), które w warunkach wysokiego ciśnienia rozszerzają się i częściowo nakładają, tworząc szerokie pasmo w zakresie żółto-pomarańczowym. Oprócz nich widoczne są słabsze linie innych pierwiastków obecnych w lampie (np. rtęci) oraz ciągłe tło promieniowania, będące skutkiem oddziaływań międzyatomowych w gorącym, gęstym gazie. W efekcie widmo obejmuje znaczną część zakresu zielono-żółto-czerwonego, co nadaje lampie charakterystyczną, ciepłą barwę światła.

8.2. Widma w pełnym spektrum

Widma zarejestrowane w pełnym zakresie spektralnym obejmują nie tylko światło widzialne, ale również promieniowanie ultrafioletowe (UV) oraz podczerwone (IR).

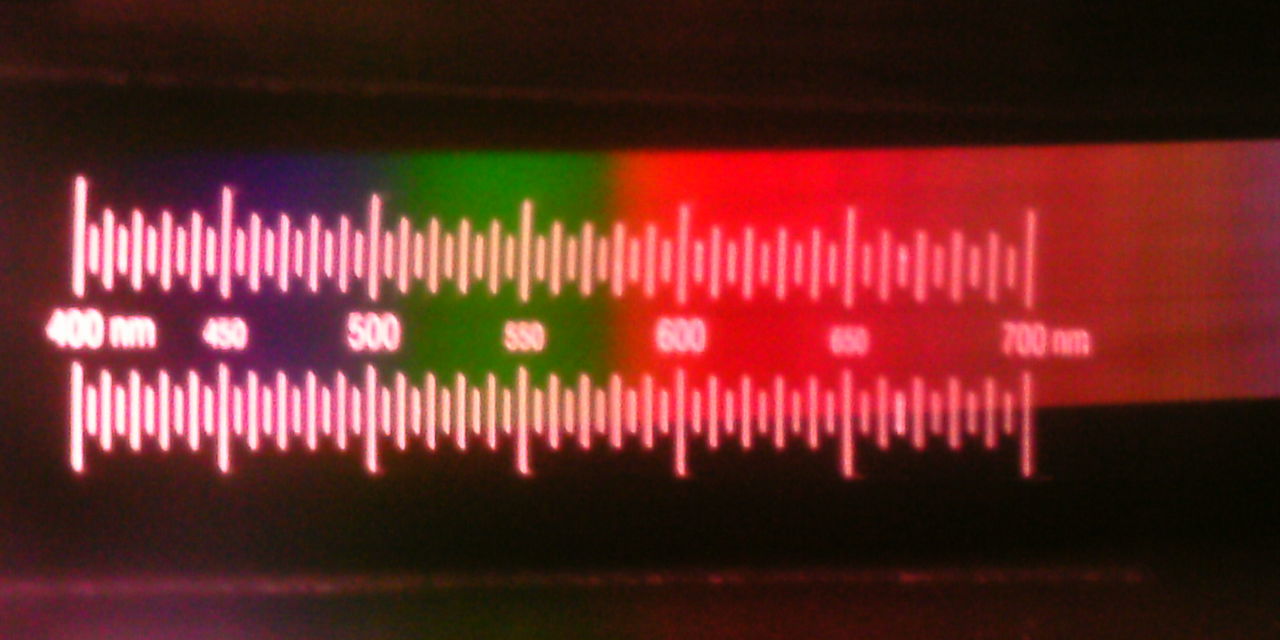

W przypadku żarówki żarowej widoczne jest wyraźne zwiększenie natężenia promieniowania w zakresie bliskiej podczerwieni. Potwierdza to niską sprawność energetyczną tego źródła światła – znaczna część energii elektrycznej zamieniana jest na ciepło, a nie na światło widzialne.

8.3. Widma emisyjne

Widma emisyjne powstają w wyniku przejść elektronów pomiędzy dyskretnymi poziomami energetycznymi atomów lub jonów. Charakteryzują się obecnością wąskich linii o ściśle określonych długościach fal.

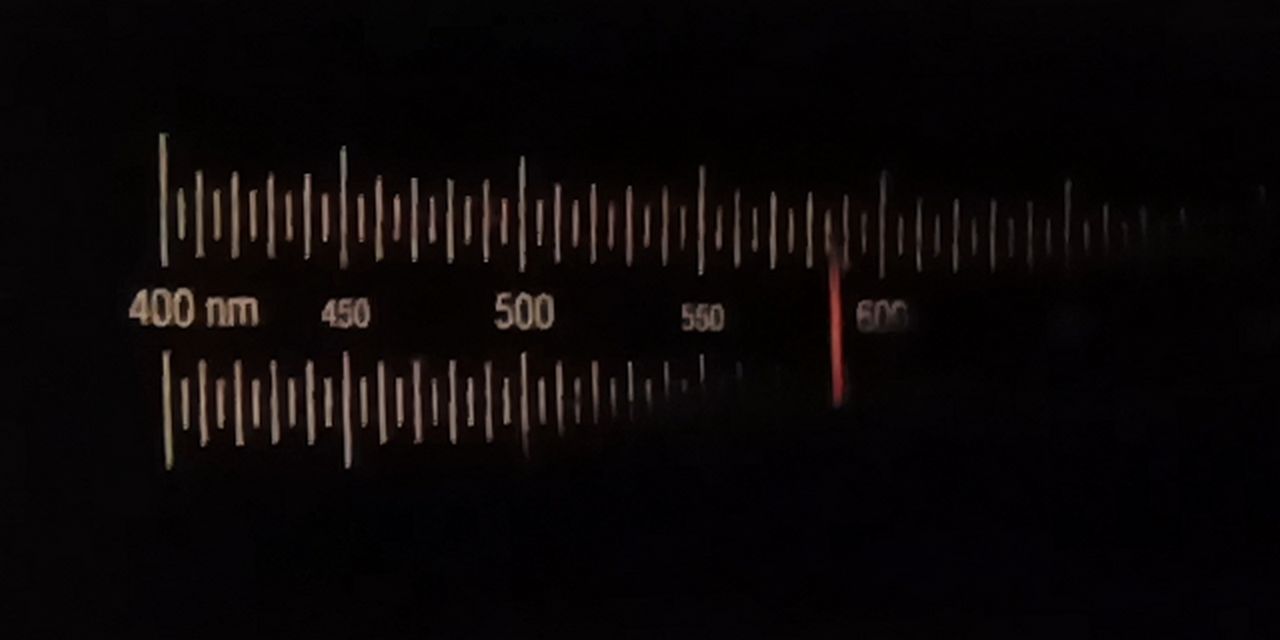

Przykładem jest widmo emisyjne sodu, w którym dominuje intensywna linia D o długości fali około 589 nm. Linia ta jest charakterystyczna dla atomów sodu i często wykorzystywana w analizie składu chemicznego oraz w lampach sodowych stosowanych w oświetleniu ulicznym.

8.4. Pozostałe widma

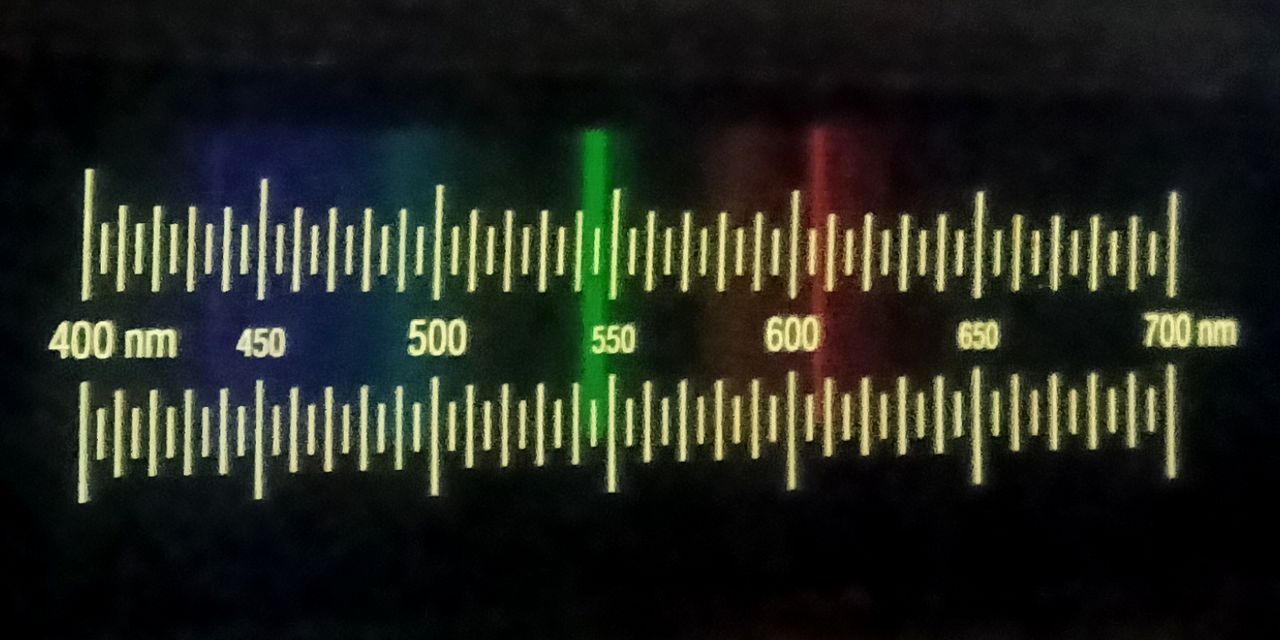

Widmo monitora LCD
Krótka charakterystyka widma światła z monitora LCD ustawionego na 6500K (D65):

• Typ źródła: Monitor LCD nie świeci sam z siebie – używa podświetlenia LED (najczęściej białe LED z luminoforem).
• Charakter widma: Widmo jest nieciągłe (pasmowe), a nie ciągłe jak światło słoneczne czy żarówka halogenowa.
• Główne składowe widma:
  • wyraźny, wąski pik w niebieskim zakresie (~450 nm) – od diody LED,
  • szerokie pasmo w zakresie zielono-żółto-czerwonym (500–650 nm) – od luminoforu.
• Temperatura barwowa 6500K (D65):
  • daje wrażenie „neutralnej bieli”,
  • zbalansowana proporcja RGB,
  • spektralnie przypomina światło dzienne, ale ma inną strukturę (piki zamiast gładkiego rozkładu).
• Brak promieniowania UV i IR: emisja praktycznie ograniczona do zakresu widzialnego.

Podsumowanie: widmo monitora LCD 6500K jest złożone z kilku wyraźnych pasm (szczególnie silnego niebieskiego piku) i nie jest widmem ciągłym, mimo że wizualnie odbieramy je jako białe światło.

9. Podsumowanie

Spektroskopia jest jedną z kluczowych metod badania materii na poziomie atomowym i molekularnym. Dzięki różnorodności technik i typów spektroskopów umożliwia dokładną analizę składu i struktury substancji. Szczególnie istotną rolę we współczesnych badaniach odgrywają spektroskopy z siatką dyfrakcyjną, które łączą wysoką precyzję z szerokim zakresem zastosowań.
